Giới thiệu về xy lanh 2 ty

“Xy lanh 2 ty” hay còn gọi là xi lanh khí nén 2 ty, là một loại xi lanh khí nén có thiết kế đặc biệt với hai ty đỡ, thường được sử dụng trong các ứng dụng cần độ chính xác cao. Chúng có thể được sử dụng trong máy móc, dây chuyền sản xuất và các hệ thống tự động hóa. Xi lanh này hoạt động dựa trên áp suất khí nén để tạo ra chuyển động tuyến tính cho piston, cho phép nó di chuyển ra và vào.

Xi lanh khí nén 2 ty có thiết kế đặc biệt với hai đầu ty tác động lực và đế xi lanh gắn với hai ty, giúp nó phù hợp cho các công việc giữ, kẹp để cắt hay di chuyển, vận chuyển hàng hóa trong không gian hạn chế. Điều này giúp xi lanh có thể thực hiện các công việc như đẩy, kéo, nâng, hoặc kẹp các vật thể một cách chính xác. Sản phẩm này được sử dụng rộng rãi trong các lĩnh vực sản xuất thực phẩm, nước uống, dược phẩm, hóa mỹ phẩm, và lắp ráp linh kiện điện tử, nơi mà độ chính xác cao và vệ sinh là yêu cầu quan trọng

Cấu tạo và nguyên lý hoạt động

Cấu tạo:

- Thân xy lanh: Là phần chứa piston và các bộ phận khác, thường được làm từ vật liệu như nhôm, thép, hoặc inox để đảm bảo độ bền và chống ăn mòn.

- Piston: Là bộ phận chuyển động tịnh tiến trong thân trụ dưới tác động của áp suất khí nén. Có 2 piston nối liền với 2 ty xy lanh

- Trục piston: Chính là 2 ty của xy lanh, nối liền với piston, giúp truyền lực và hướng chuyển động. Thường có các cơ cấu chuyển động như ổ bị hoặc ổ được được gắn với trục piston giúp hỗ trợ chuyển động.

- Lỗ thoát khí và lỗ cấp khí: Cho phép khí nén vào và ra khỏi xi lanh, điều khiển chuyển động của piston.

- Đế xi lanh: Gắn với hai ty, giúp cố định xi lanh và kết nối với các bộ phận khác trong hệ thống.

Nguyên lý hoạt động:

- Khí nén được đưa vào: Khi xi lanh được kích hoạt, khí nén sẽ được đưa vào bên trong xi lanh thông qua ống dẫn khí và cửa khí vào.

- Piston di chuyển: Lượng khí nén tăng lên dần dần và chiếm lấy không gian bên trong xi lanh, khiến piston phải dịch chuyển theo kiểu tịnh tiến tới lui. Khí đó, trục piston cũng sẽ di chuyển theo, các cơ cấu chuyển động bên trong sẽ giúp trục piston di chuyển mượt mà và chính xác hơn.

- Truyền động: Chuyển động của piston sẽ truyền động điều khiển thiết bị bên ngoài, thực hiện các công việc như đóng, mở, kéo, đẩy, ép tùy vào công việc thực tế.

- Xả khí nén: Khí nén sau khi đã thực hiện công việc sẽ đi qua cửa khí ra và xả ra môi trường bên ngoài, kết thúc một chu kỳ hoạt động

Xy lanh dẫn hướng dòng MSQ của SMC

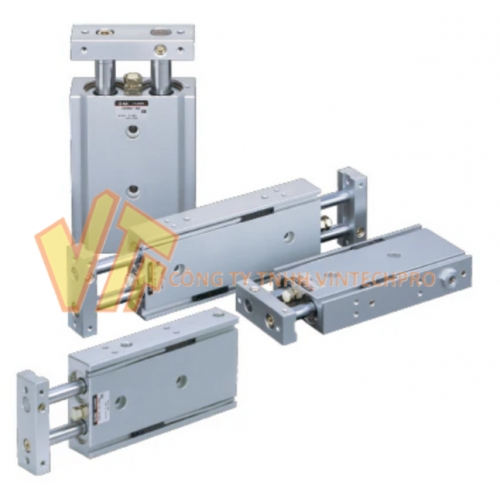

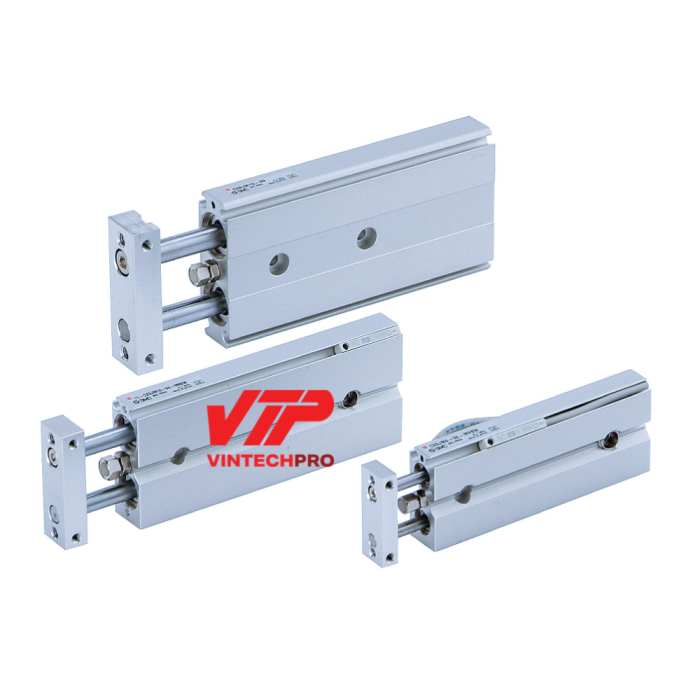

Xy lanh 2 ty dòng CXS của SMC

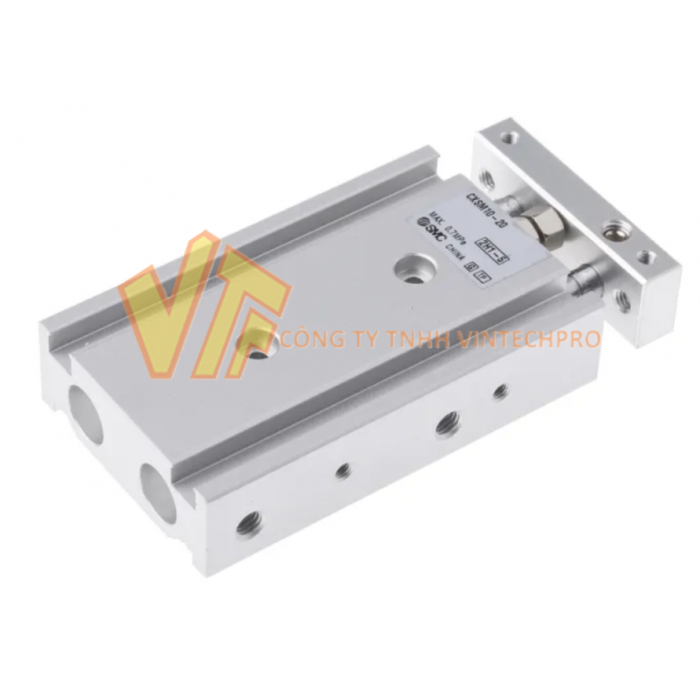

Mặt đế xy lanh

Mắt đầu xy lanh

Mặt bên xy lanh

Xy lanh khi chuyển động đi ra

Xi lanh khí nén 2 ty CXS của SMC là một sản phẩm chất lượng cao, được thiết kế để đáp ứng nhu cầu sử dụng trong các không gian hạn chế và yêu cầu độ chính xác cao.

Với các ưu điểm:

- Xi lanh có kích thước nhỏ, kiểu dáng đẹp với 2 đầu ty tác động lực và có đế xi lanh gắn với 2 ty

- Độ chính xác cao: Với độ chính xác không quay ± 0,1, xy lanh CXS đảm bảo chuyển động chính xác cho các ứng dụng cần độ chính xác cao.

- Đa dạng kích thước: Dòng CXS có nhiều kích thước từ 6mm đến 32mm, phù hợp với nhiều loại máy móc và không gian làm việc.

- Chức năng dẫn hướng: Phù hợp cho các ứng dụng chọn và đặt, cung cấp khả năng hướng dẫn và vận hành linh hoạt.

- Cấu tạo chắc chắn: Vật liệu cao cấp giúp xi lanh không lo han gỉ, tăng độ bền và tuổi thọ của sản phẩm.

- Lực đẩy mạnh mẽ: Có hai lần lực đẩy, giúp thực hiện các công việc nặng nhọc một cách dễ dàng.

- Phạm vi hành trình có thể điều chỉnh: Từ 0 đến 5, cho phép người dùng tùy chỉnh theo yêu cầu cụ thể của từng ứng dụng.

- Lắp đặt linh hoạt: Có thể được gắn trên ba mặt, tạo điều kiện thuận lợi cho việc lắp đặt trong không gian hạn chế.

Thông số kỹ thuật:

- Bore size: 6, 10, 15, 20, 25, 32

- Lực kẹp tối đa: 1320 N

- Hành trình: 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100 mm

- Áp suất hoạt động: 0.15 đến 0.7 MPa

- Nhiệt độ hoạt động: -10 đến 60⁰C

- Tốc độ piston: 3 đến 800 mm/s

- Cơ cấu chuyển động: Ổ bi hoặc ổ trượt

Các model thông dụng:

CXSM15-10

CXSM20-20A

CXSWM15-10

CXSM15M-10

CXSL6-30

CXSL25-45A

CXSWM10-50

CXSL32M-100

CXSL25-50

CXSM32-70A

CXSWL6-30

CXSM15M-80

CXSM20-35

CXSL15-40

CXSL20-25A

CXSL32-90A

CXSWM20-50

CXSWM15-50

CXSM20M-80

CXSL6M-10
