Van điện từ SY

Van điện từ

Giới thiệu về Van điện từ

Van điện từ là thiết bị dùng để  điều khiển hướng được sử dụng trong các hệ thống khí nén để định hướng hoặc đóng ngắt dòng khí nén, thông qua đó mà thay đổi được hướng của cơ cấu chấp hành.

Van điện từ là một trong những thiết bị được sử dụng nhiều nhất trong các hệ thống khí nén, và có thể được sử dụng ví dụ để vận hành một xi lanh, van công nghiệp lớn hơn hoặc các công cụ không khí. Van điện từ có thể có nhiều cổng và vị trí tác động khác nhau, dựa vào chức năng và hoạt động của cơ cấu chấp hành để có thể chọn được loại van phù hợp.

Van điện từ giúp cho các cơ cấu chấp hành hoạt động liên tục một cách tự động mà không cần nhiều sự can thiệp của con người, giúp nâng cao khả năng tự động hóa của hệ thống.

Cấu tạo và nguyên lý hoạt động của van điện từ

Van điện từ có cấu tạo cơ bản gồm: Thân van, cuộn coil và Piston (Trục van)

Piston có nhiệm vị dẫn hướng dòng khí đi qua các vị trí cố định trong thân van, các dòng khí này sẽ được dẫn vào cơ cấu chấp hành tùy theo mong muốn của người sử dụng cũng như là chức năng của hệ thông.

Khi có dòng điện chạy qua, cuộn coil của van sẽ tạo ra từ trường và hút piston, làm piston thay đổi vị trí. Khi đó hướng của dòng khí cũng sẽ thay đổi theo vị trí của piston, làm đảo chiểu cơ cấu chấp hành

Piston sẽ quay về vị trí ban đầu tùy vào cấu tạo bên trong của van:

- Van 1 tác động: Gồm 1 cuộn coil và lò xo (lò xo cơ hoặt lò xo khí), khi dừng cấp điện, từ trường trong cuộn coil mất đi, khi đó lò xo sẽ đẩy piston về vị trí ban đầu

- Van 2 tác động: Gồm 2 cuộn coil, mỗi khi được cấp điện, các cuộn coil sẽ hút và làm cho piston di chuyển qua lại.

Ngoài ra, van điện từ còn được phân loại theo vị trí tác động piston như van 5/2 (5 cổng, 2 vị trí) và van 5/3 (5 cổng, 3 vị trí)

Van điện từ dòng SY của hãng SMC:

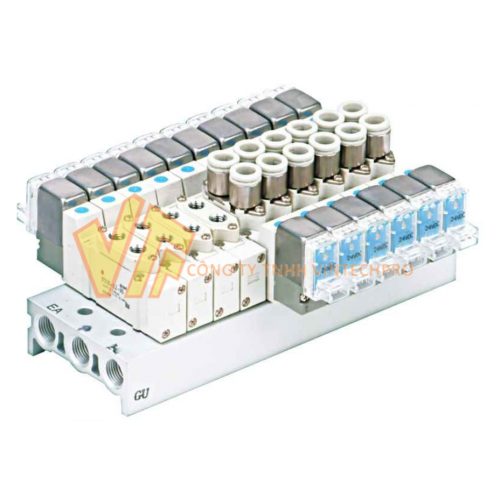

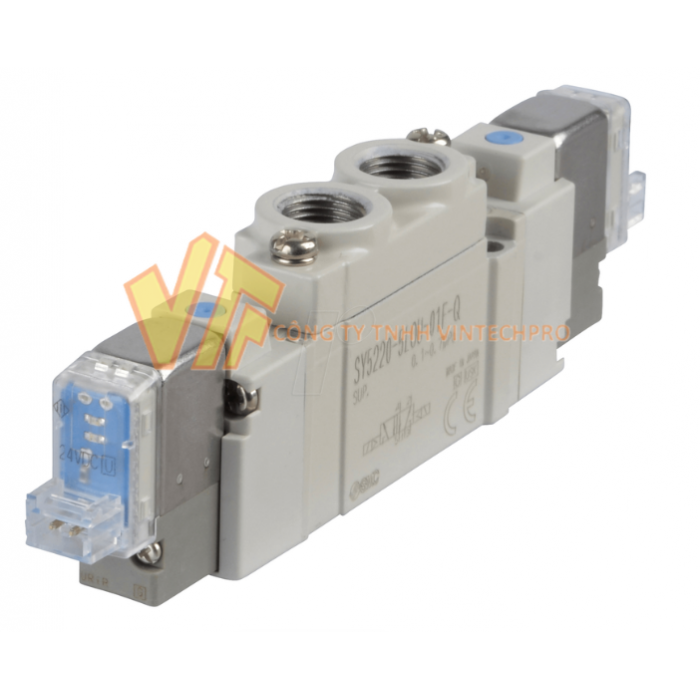

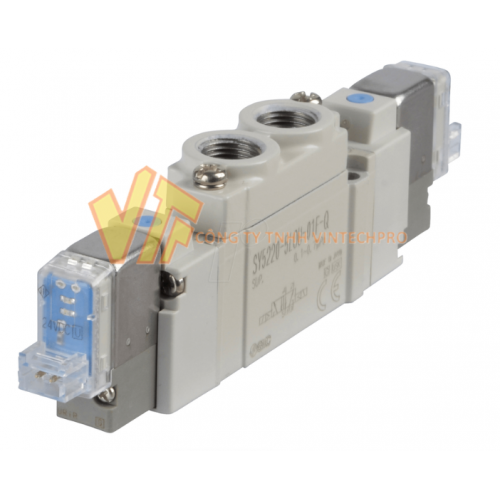

Hình ảnh và cấu tạo bên ngoài của van điện từ SMC

Mặt trên Van điện từ SMC

Mặt dưới van điện từ SMC

Cuộn coil của van điện từ SMC

Van điện từ SMC có tuổi thọ cao, thiết kế đẹp mắt và có nhiều lựa chọn phù hợp với hầu hết các yêu cầu của khách hàng:

+ Các loại van 1 tác động và 2 tác động, 5/2 và 5/3

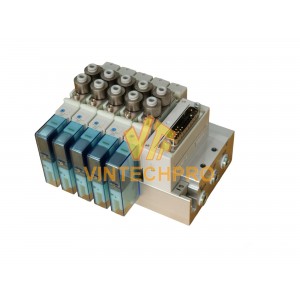

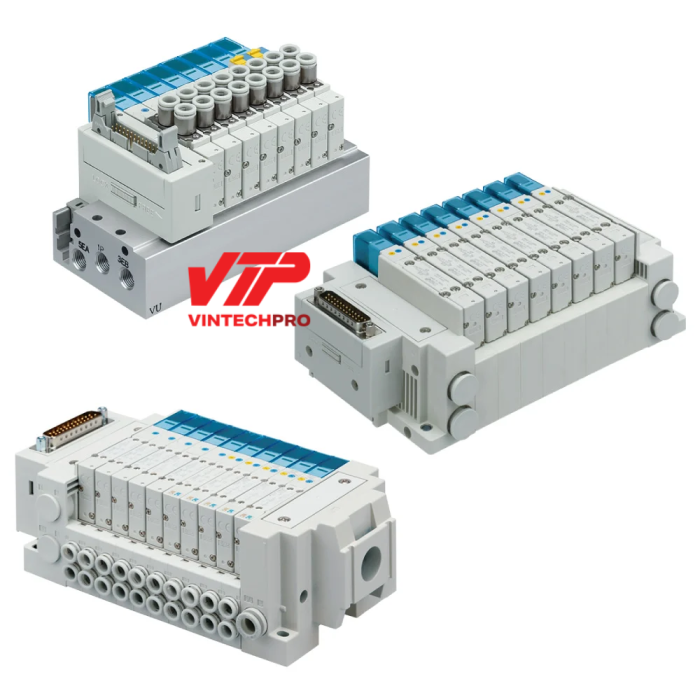

+  Có thể chọn 1 van riêng lẻ hoặc 1 cụm nhiều van được gắn trên đế

+ Size cổng ren từ M5 đến 3/8 hoặc đầu nối khí từ ø4 đến ø12

+ Điện áp 3,5,6,12,24 VDC và 100, 110, 200, 220 VAC

+ Có nhiều kiểu kết nối điện khác nhau (Grommet, plug connector, DIN) Và có lựa chọn chiều dài dây 300mm và 600mm

Các model thông dụng:

SY5120-5LZD-01

SY5120-5DZD-01

SY5220-5LZ-01

SY7120-5LZD-02

SY7220-5LZ-02

SY7120-5DZD-02

SY9120-5LZD-03

SY9220-5LZ-03

SY9120-5DZD-03

SY3120-4LZD-M5

SY5120-5LZD-01

SY5120-4LZD-01

SY7120-5LZD-02

SY3120-6LZD-M5

SY5120-5LZD-02

SY7120-5LZD-01

SY3120-3LZD-M5

SY5120-4LZD-02

SY7120-4LZD-01
