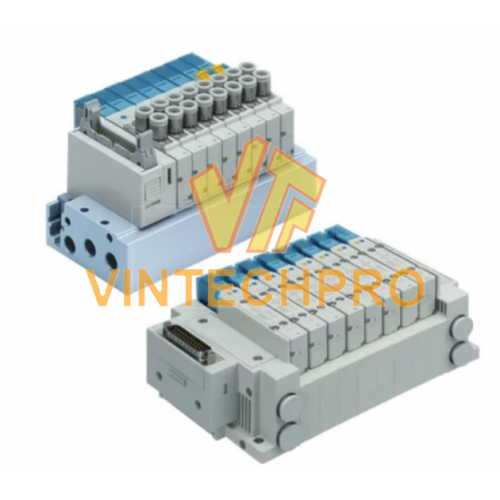

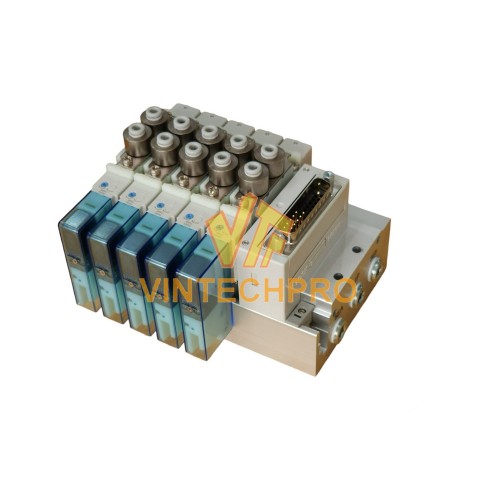

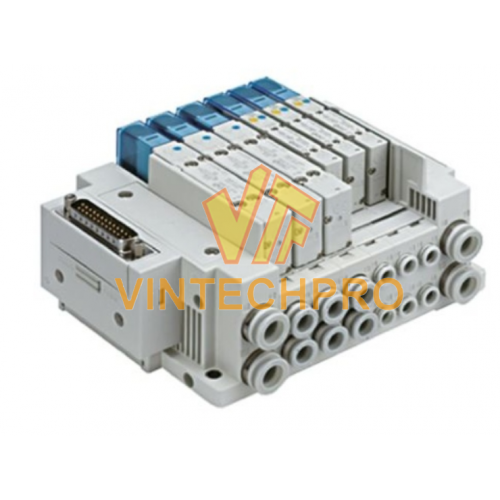

Van điện từ SY (theo cụm)

Van điện từ theo cụm

Giới thiệu về van điện từ theo cụm

Van khí nén là thiết bị điều khiển dòng khí nén, đóng vai trò then chốt trong hệ thống khí nén. Van khí nén có chức năng mở và đóng dòng khí trên đường ống khí nén theo yêu cầu. Chúng thực hiện việc phân phối khí nén đến các thiết bị phù hợp, đồng thời ngăn khí nén trở lại đường ống chính khi không cần thiết.

Với sự đa dạng và hiện đại trong các hệ thống khí nén hiện nay, để đảm bảo được tính tự động hóa của hệ thống, các dây chuyền sản xuất thường sử dụng rất nhiều van khí nén. Điều đó dẫn đến một bất cập khác, đó là hệ thống ống dây khí và dây tín hiệu của van sẽ rất chằn chịt, gây khó khăn trong việc bảo trì và sửa chữa. Do đó, một giải pháp mới đã được ra đời để giải quyết cho vấn đề này, đó là các cụm van khí nén hay vna khí nén theo cụm.

Van khí nén theo cụm là tập hợp các van cùng loại gắn trên cùng một đế van, được kết nối thông qua các lỗ khí thông nhau nằm trong đế van. Việc sử dụng các van theo cụm sẽ giúp tiết kiệm đáng kể lượng ống dây khí trong hệ thống do các van chỉ cần sử dụng một đường ống chung, bên cạnh đó, việc tích hợp các van lại cùng một chỗ giúp việc bảo trì và sửa chữa dễ dàng và nhanh chóng hơn.

Cấu tạo

Van khí nén theo cụm thường có hai phần:

- Van: là tập hợp các van được gắn trên đế, tùy vàn mục đích và ứng dụng thì sẽ dùng các loại van khác nhau, các van này thường có ngoại hình nhỏ gọn và ăn khớp nhau để khi được gắn lên đế. Các cổng cấp khí trên van sẽ được thay thế bằng các rãnh và lỗ khí, phù hợp với từng loại đế riêng.

- Đế van: là bộ phận dùng để cố định các van, cung cấp khí đều cho các van thông qua các lỗ cấp khí. Tùy vào ứng dụng sẽ có các loại đế van khác nhau

- Seal (phốt): thường được là bằng cao su, được gắn ở giữa van và đế van, có công dụng làm kín khí khí van và đến được lắp vào nhau.

Phân loại

- Cụm van có cổng cấp thoát khí chỉ trên đế

- Cụm van có cổng cấp thoát khí trên cả đế và van

- Đế van có tích hợp cổng kết nối tin hiệu

- Đế van có thể gắn cùng với bộ F.R.L

Nguyên lý hoạt động:

- Van theo cụm có nguyên lý hoạt động như các loại van thông thường, nhưng thay vì được cấp khí riêng lẻ, các van sẽ được đế cung cấp khí đồng đều. Khi đó, thông qua tín hiệu điện để điều khiển các van hoạt động theo ý muốn.

Bộ van theo cụm của SMC

Van điện từ theo cụm của SMC

Mặt bên và cổng kết nối tín hiệu

Mặt sau

Cổng cấp khí vào xy lanh

Cổng ren cấp khí vào van

Cuộn coil van điện từ

Cổng kết nối có thể hướng lên hoặc hướng ngang

Giảm thanh

Các cụm van của SMC được thiết kế đẹp mặt và nhỏ gọn, nhưng lại dễ dàng lắp đặt và sử chữa. Với các ưu điểm:

- Lưu lượng tăng lên nhưng kích thước van nhỏ lại

- Tiết kiệm năng lượng: nhờ vào bộ mạch tích hợp giúp tiết kiệm 70% năng lượng tiêu thụ

- Có lựa chọn đế van tích hợp cổng kết nối tín hiệu có chống nước

- Có thể kết nối với bọ F.R.L, giúp tiết kiệm thêm ống dây và diện tích.

- Tương thích với hệ thống không dây

Thông số kỹ thuật:

- Size: 3000, 5000, 7000

- Điện áp: 12-24 VDC

- Đường ống khí: Ø4, 6, 8

- Áp suất hoạt động: -100 kPa đến 1Mpa

- Lưu lượng:

- Điện năng tiêu thụ: 0.35 W (0.1 với mạch tiết kiệm năng lượng)

Các model thông dụng:

SY7100-51-WO-03

SY7400-51-WO-03

SY7100-51-B-W1-03

SS5Y5-50F1-07U-01

SS5Y5-51F2-S10D-C8

SS5Y5-50RP1-S10B-KC8

SS5Y3-50F1-05U-M5

SS5Y3-50RF1-08U-KC2

SS5Y7-50F1-03U-02

SS5Y7-51J1-04D-C10

SS5Y7-51PG2-S12D-KC10

SY5100-51-WO-02

SY3100-51-WO-01
