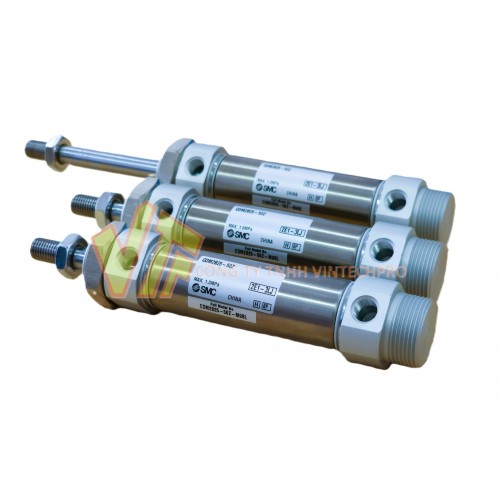

Xylanh tròn cơ bản CM2

Xy lanh tròn cơ bản

Giới thiệu về xy lanh tròn cơ bản

Xy lanh khí nén tròn có dạng thân tròn. Mục đích của nó là chuyển đổi năng lượng của dòng khí nén thành động năng để cấp cho những hoạt động của hệ thống, thiết bị công nghiệp.

Chiều dài và đường kính của xy lanh thay đổi đa dạng tùy theo từng mục đích sử dụng khác nhau của sản phẩm trong thị trường hiện nay. Xy lanh này thích hợp sử dụng trong những hoạt động công việc có quy mô nhỏ cấp công nghiệp cục bộ và tiểu công nghiệp, các mô hình sản xuất thực phẩm, thức uống, thuốc lá, … mô hình gồm vật liệu nhỏ, nhẹ chính là lúc bạn nên lựa chọn xi lanh khí nén tròn để dùng.

Xylanh tròn thường được sử dụng trong các ứng dụng công nghiệp, tự động hóa và hệ thống máy móc để thực hiện các chuyển động tuyến tính. Nó là một phần quan trọng trong hệ thống khí nén và giúp thực hiện các tác vụ như đẩy, kéo, nâng, hạ.

Xy lanh tròn cơ bản

Cấu tạo và nguyên lý hoạt động của xy lanh tròn

Xy lanh tròn có cấu tạo cơ bản gồm:

- Thân xy lanh: có dạng hình trụ, là bộ phận chứa khí của xy lanh, được bịt kín 2 đầu

- Piston: là bộ phận chuyển động, có đường kính bằng với đường kính trong của thân xy lanh

- Trục piston: là phần nối với piston, chuyển động ra ngoài thân xy lanh, có thể gắn với các thiết bị khác để thực hiện công việc.

- Cổng cấp khí:  là những lỗ ren trên thân xy lanh, dùng để cấp và xả khí nén vào và ra khỏi buồng xy lanh.

- Phốt (seal): là những miếng cao su hoặc nhựa dùng để kín khí và giảm ma sát giữa piston và thân xy lanh.

Nguyên lý hoạt động của xy lanh tròn như sau:

Đối với xy lanh 2 tác động:

- Khi cấp khí nén vào một cổng cấp khí (A), áp suất khí nén sẽ tác động lên một mặt của piston, tạo ra một lực đẩy piston chuyển động theo một hướng. Trục piston cũng chuyển động theo piston, thực hiện công việc mong muốn.

- Khi cấp khí nén vào cổng cấp khí đối diện (B), áp suất khí nén sẽ tác động lên mặt còn lại của piston, tạo ra một lực kéo piston chuyển động ngược lại. Trục piston cũng chuyển động ngược lại, trở về vị trí ban đầu.

- Khi không cấp khí nén vào cả hai cổng cấp khí, piston sẽ ở trạng thái nghỉ, không chuyển động.

Đối với xy lanh 1 tác động:

Trục xy lanh sẽ có 1 bộ phận lò xo, khi cấp khí vào cổng A, áp suất khí nén sẽ tạo ra lực đẩy tác động lên một mặt của piston, lực này thắng được lực đẩy của lò xo, làm cho piston và trục piston di chuyển để thực hiện công việc.

Khi ngừng cấp khí, áp suất không khí sẽ giảm đi, lúc này lực đẩy của lò xo sẽ thắng được áp suất không khí, giúp đẩy pistion và trục piston về vị trí ban đầu.

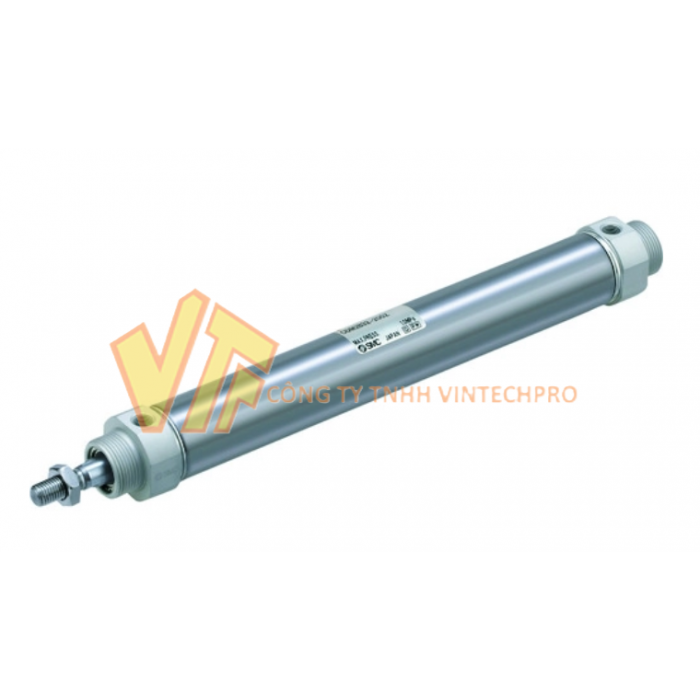

Xy lanh tròn CM2 của SMC

Hình ảnh Xy lanh tròn SMC

Trục xy lanh

Đầu xy lanh

Lỗ cấp khi

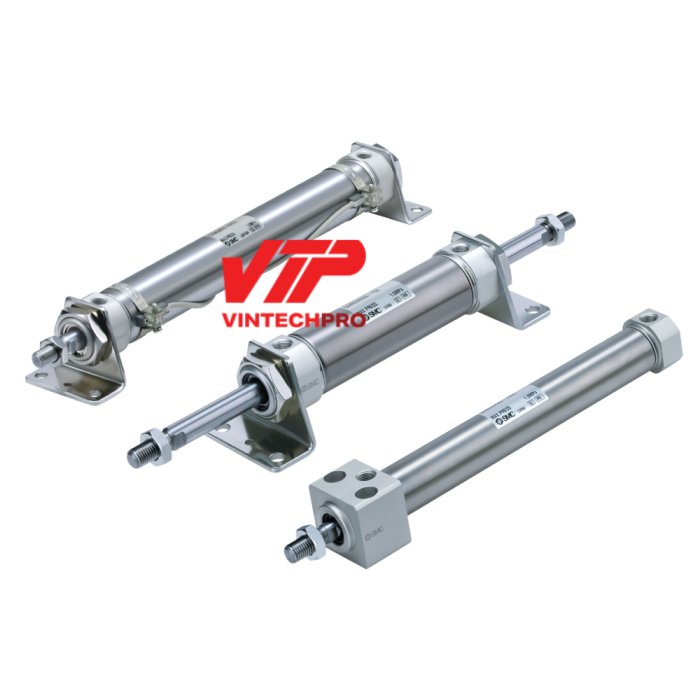

Xy lanh tròn CM2 của SMC có đa dạng về kích thước bore size cũng như chiều dài giúp quý khách hàng dễ dàng cho lựa cho nhiều ứng dụng:

+ Bore size từ 20 đến 40mm, hành trình đa dạng có thể lựa chọn tùy theo như cầu của khách hàng

+ Có các loại: xy lanh 1 tác động 1 trục, 2 tác động 1 trục và 2 tác động 2 trục, xy lanh chống xoay trục.

+ Có lựa chọn xy lanh có từ, dùng để gắn cảm biến đóng ngắt

+ Nhiều loại gá đa dạng

Các model thông dụng

CDM2B20-100AZ

CDM2B32-100Z

CDM2B20-10Z

CDM2B40-120Z

CDM2B20-125AZ

CDM2B20-125Z

CDM2B32-150AZ

CDM2B40-150FZ

CDM2B32-15Z

CDM2B20-160Z

CDM2B25-40FZ

CDM2B32-50Z

CDM2B40-60Z

CDM2L63-90Z

CDM2L40-100Z

CDM2C32-125Z

CDM2F25-150Z

CDM2F40-200Z
