Giới thiệu về xy lanh kẹp 3 chấu

Xi lanh kẹp 3 chấu là một loại thiết bị truyền động khí nén được sử dụng để nắm hoặc giữ các vật thể. Nó bao gồm một pít-tông di chuyển bên trong xi-lanh và một cặp hàm được gắn vào thanh pít-tông. Các hàm có thể mở và đóng bằng cách đưa khí nén vào hai bên của pít-tông.

Như tên gọi, xy lanh kẹp 3 chấu có 3 hàm được đặt cách đều nhau 120⁰ (Giống mâm cặp trên mấy tiện), vì có 3 hàm kẹp nên xy lanh có thể kẹp và giữ vật ở vị trí trung tâm, phù hợp với các loại phôi có dàng hình tròn, trụ, cầu hoặc dùng cho các phôi có hình dạng phức tạp.

Cấu tạo và nguyên lý hoạt động

Xy lanh kẹp 3 chấu được thiết kế để đáp ứng nhu cầu kỹ thuật cao trong các ứng dụng công nghiệp. Các thành phần chính của xy lanh kẹp 3 chấu bao gồm:

- Thân xy lanh: Có dạng hình trụ, chứa các bộ phận chuyển động của xy lanh, có khoảng không gian bên trong để piston xy lanh di chuyển

- Piston: Di chuyển bên trong thân trụ và tạo ra lực kẹp khi được cung cấp khí nén.

- Trục piston: Nối với piston và chuyển động cùng với nó, thường được làm từ thép không gỉ để tăng độ bền

- Các lỗ cấp và thoát khí: Cho phép khí nén vào và ra khỏi xy lanh, điều khiển chuyển động của piston.

Tay kẹp : Có 3 tay kẹp, được thiết kế để nắm chắc và giữ vật liệu hoặc sản phẩm.

Nguyên lý hoạt động:

- Khí cấp khí, khí nén được đưa vào trong thân xy lanh qua cổng cấp khí, khi đó sẽ tạo ra áp suất bên trong thân xy lanh đẩy piston di chuyển. Trục piston sẽ di chuyển theo hướng tịnh tiến, kéo theo 3 chấu kẹp của xy lanh di chuyển.

- Khí cấp khí vào cổng còn lại, piston và trục piston sẽ di chuyển quay về vị trí ban đầu, kéo theo 3 chấu kẹp cũng di chuyển theo.

Xy lanh kẹp MHS của SMC

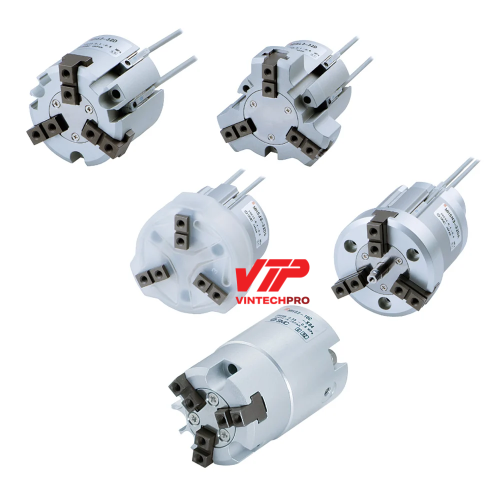

Xy lanh kẹp dòng MHS của SMC

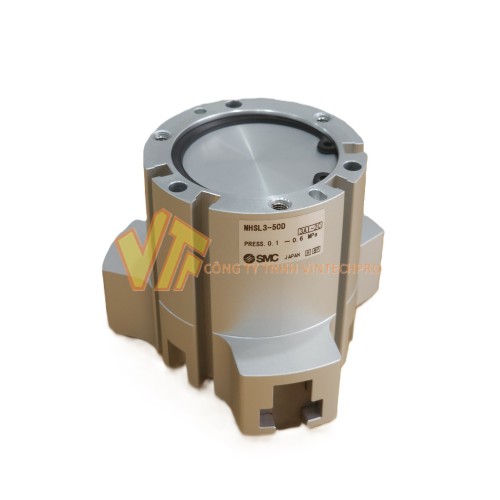

Phí trên xy lanh

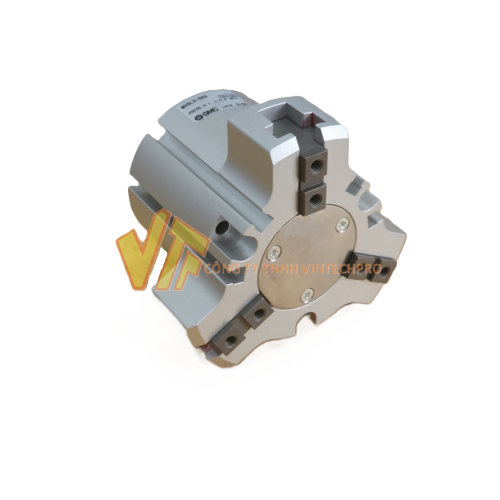

Phía dưới  xy lanh

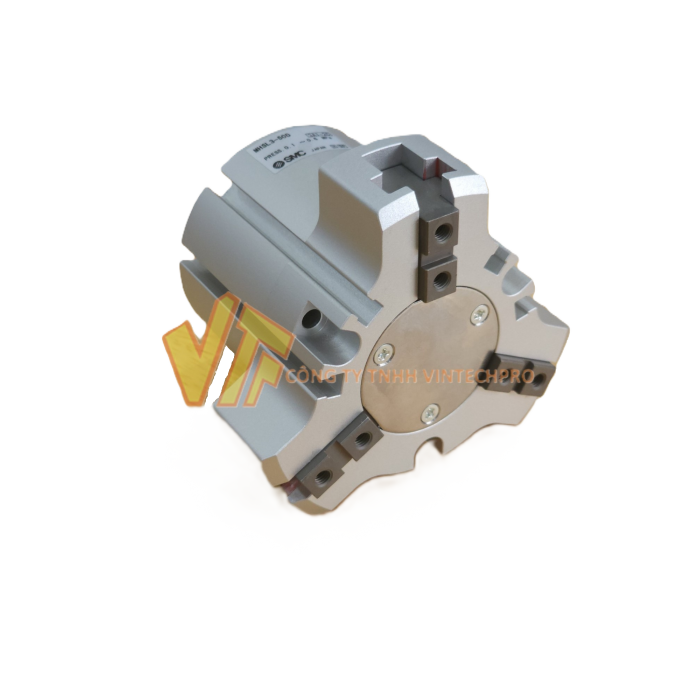

Mặt bên và lỗ cấp khí xy lanh

Xy lanh kẹp 3 chấu dòng MHS của SMC có cấu tạo chắc chắn và được thiết kế để đáp ứng nhu cầu kỹ thuật cao trong các ứng dụng công nghiệp.

Với các ưu điểm:

- Nhỏ gọn và nhẹ theo chiều dọc do cấu trúc cam hình nêm

- Lý tưởng cho các hoạt động sử dụng ngoại lực, chẳng hạn như hoạt động lắp ép

- Độ chính xác: ±0,01 mm

- Có loại hành trình dài: Hành trình dài gấp 2 lần so với loại tiêu chuẩn

- Thích hợp gắp phôi hình trụ, cầu

- Dễ dàng tháo phôi

- Có các rãnh gắn cảm biến chạy dọc theo thân xy lanh, không cần phải mua gá riêng

Thông số kỹ thuật:

- Bore size: 16, 20, 25, 32, 40, 50, 63, 80, 100, 125

- Lực kẹp tối đa: 1320 N

- Hành trình đóng mở: 4 đến 32 mm

- Áp suất hoạt động: 0.1 đến 0.6 MPa

- Nhiệt độ hoạt động: -10 đến 60⁰C

Các model thông dụng:

MHS3-40D

MHS3-16D

MHS3-20D

MHS3-125D

MHS3-63D-M9B

MHSL3-40D

MHSL3-50D

MHSL3-80D

MHSL3-25D

MHSL3-100D

MHSH3-32D

MHSH3-16D

MHSJ3-40D

MHSH3-80D

MHSJ3-63D
