Đầu nối khí KQ2

Đầu nối khí

Giới thiệu về đầu nối khí

Đầu nối khí là một thiết bị chuyên để kết nối giữa các thiết bị như van khí và xy lanh, bao gồm tất cả các phụ kiện để dẫn luồng khí được phân phối và chia đến xy lanh và các cơ cấu chấp hành khác. Đầu nối khí còn được gọi là khớp nối nhanh khí nén.

Vật liệu khớp nối khí nén phổ biến là đồng thau, thép mạ kẽm và thép tôi cứng. Ngoài ra còn có các loại đầu nối khác như đầu nối ren, đầu nối ống hơi, đầu nối bi .

Hiện nay, để đáp ứng được sự phát triển về công nghệ, đa dạng về thiết bị máy móc thì đầu nối nhanh khí nén được cấu tạo theo nhiều kích thước, kiểu dáng khác nhau. Tuy nhiên, nếu ta hiểu theo một cách đơn giản, đầu nối nhanh khí nén là thiết bị liên kết giữa một đầu ren và đường ống khí nén.

Đầu nối khí có cấu tạo đơn giản, gọn, nhẹ và cơ chế hoạt động cũng không có gì phức tạp nhưng có yêu cầu rất cao về mặt vật liệu chế tạo. Các đầu nối khí thường được làm bằng niken, đồng thao để chống ăn mòn và ngăn ô nhiễm hiệu quả.

Tuy có cấu tạo tương đối đơn giản, nhưng đầu nối khí lại có rất nhiều công dụng trong các lĩnh vực kĩ thuật.

Với đầu nối khí , các hệ thống khí nén được kết hợp với nhau một cách nhanh chóng, dễ dàng, tiết kiệm thời gian và độ an toàn cực kì cao, và nó cũng giúp chúng ta sửa chữa, tháo lắp một cách dễ dàng nhờ vào cấu tạo đơn giản của đầu nối khí.

Đầu nối khí giúp phần nguồn được nối một cách chắc chắn với phần ống dẫn, do có cấu tạo đơn giản, gọn nhẹ nên đầu nối giúp làm giảm áp lực trong quá trình truyển tài năng lượng và ngăn chặn rò rỉ, làm giảm đi gánh nặng của ống dẫn và đảm bảo độ bền cho ống dẫn cũng như toàn bộ hệ thống khí nén.

Ngoài ra, các bộ phận trong cấu tạo của đầu nối khí có thể tái sử dụng trong các lĩnh vực khác nhau. Đồng thời, đầu nối khí còn giúp làm giảm những hỏng hóc, rò rỉ và tăng độ bền cho thiết bị, giúp tiết kiệm chi phí rất nhiều.

Đầu nối khí dòng KQ2 của SMC

Đầu nối khí KQ2 của SMC

Đầu nối khí dòng KQ2 là một trong những sản phẩm được sử dụng nhiều nhất của SMC

Đầu nối khí KQ2 có màu trắng đặc trưng, khác biệt so với các hãng khác trên thị trường, khớp nối ren được làm bằng đồng thau hoặc mạ niken. Với thiết kệ vô cùng đẹp mắt và chất lượng đảm bảo, đầu nối khí KQ2 của SMC được rất nhiều nhà máy lớn tin dùng.

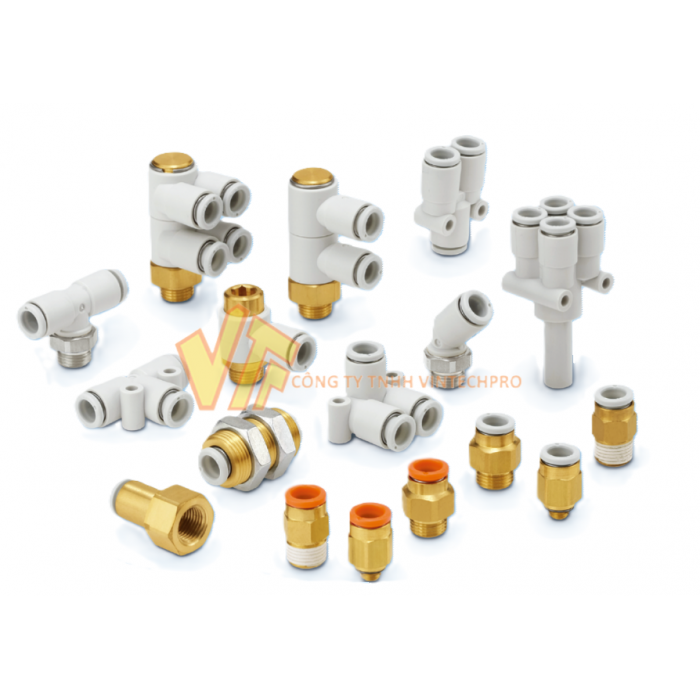

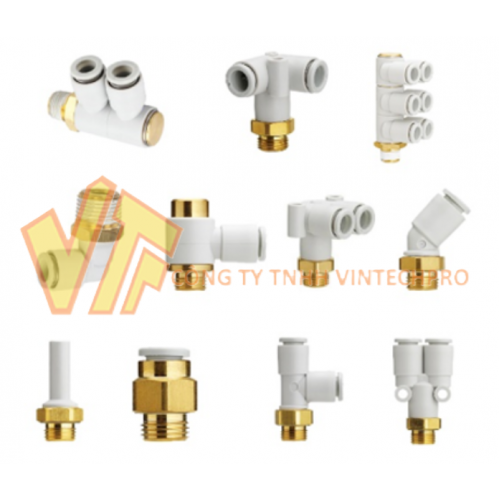

Các loại đầu nối khí KQ2 thông dụng của SMC

Đầu nối khí ren thẳng

Đầu nối khí ren L

Đầu nối khí ren T

Đầu nối khí thẳng

Đầu nối khí T

Đầu nối khí Y

Đầu nối khí ren 2 tầng

Và còn rất nhiều loại đầu nối khí khác.

Đầu nối khí KQ2 của SMC có các ưu điểm:

- Có thể sử dụng cho chân không lên đến - 100 kPa

- Có tổng cộng 51 loại đầu nối khí khác nhau

- Vật liệu : Đồng thau (Không mạ), Đồng thau mạ niken điện phân

- Đường kính áp dụng (OD):

+ Loại tròn

• Hệ mét: Ø2, Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
• Inch：Ø1/8'', Ø5/32'', Ø3/16'', Ø1/4'', Ø5/16'', Ø3/8'', Ø1/2''

+ Loại hình bầu dục

• Hệ mét: Ø3.2, Ø4, Ø6
• Inch: Ø1/8'', Ø5/32'', Ø3/16''

- Ren kết nối:

+ Hệ mét: M3, M5, M6

+ R,Rc: 1/8, 1/4, 3/8, 1/2

+ G: 1/8, 1/4, 3/8, 1/2

+ NPT: 10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2

+ UNI: 1/8, 1/4, 3/8, 1/2

Các model thông dụng:

KQ2L10-02AS

KQ2L08-02AS

KQ2H08-02AS

KQ2H10-02AS

KQ2H08-01AS

KQ2L08-01AS

KQ2L10-01AS

KQ2H06-02AS

KQ2L06-M5A

KQ2H06-01AS

KQ2L04-00A

KQ2L10-G02A

KQ2V06-01A

KQ2H08-02AS

KQ2T04-00A

KQ2P-04

KQ2U12-00A

KQ2H12-03AS

KQ2H10-03AS

KQ2H10-02AS

KQ2K12-02AS

KQ2H08-U01A

KQ2H08-U02A

KQ2H06-01AS

KQ2T08-00A

KQ2E08-00A

KQ2L08-01AS
