Bộ F.R.L (Lọc - Điều áp - Tra dầu) SMC

Dòng sản phẩm: Sản phẩm SMC
Số lượng sản phẩm trong kho: Vẫn còn hàng

Liên hệ

GIỚI THIỆU VỀ BỘ LỌC KHÍ NÉN

Bộ lọc khí nén là thiết bị quan trọng trong nhiều lĩnh vực công nghiệp khác nhau. Chúng là phần kết nối giữa thiết bị nén khí với bộ phận tách nước. Nhờ bộ lọc khí nén mà khí được lọc sạch các tạp chất sau khi nén. Ngoài ra, chúng còn giúp ổn định áp suất cũng như bôi trơn cho thiết bị truyền động. Tùy loại máy móc mà bộ lọc khí nén có thể dùng cho nhiều công dụng khác nhau như lọc dầu, lọc nhớt, lọc khí

Nhờ có bộ lọc khí nén mà đảm bảo cho nguồn khí nén được chất lượng, là bộ phận giúp hệ thống khí nén hoạt động hiệu quả và quá trình sản xuất cũng diễn ra thuận lợi.

Sự hiệu quả của hệ thống lọc khí còn phụ thuộc nhiều vào ngăn lọc và thiết kế đường ống dẫn.

NGUYÊN LÝ HOẠT ĐỘNG CỦA BỘ LỌC KHÍ

Thiết bị được cấu tạo bởi 3 bộ phận cơ bản là van lọc, van điều chỉnh áp suất và van tra dầu với những chức năng khác nhau.

Không khí thường có lẫn nhiều tạp chất khác nhau. Quá trình lọc khí thường bắt đầu với việc khí đi qua lưới lọc hình ống. Các hạt lớn sẽ được lọc và hơi nước được ngưng tụ thành các hạt lớn hơn, được tách ra và xả ra ngoài. Với quá trình này, gần như toàn bộ lượng hơi nước, dầu, hạt lớn được loại bỏ.

Với chuyển động xoáy lốc thì phần nước và các hạt sẽ bị chuyển động ra phía ngoài theo lực li tâm và va đập vào thành chén lọc, ngưng tụ và chảy xuống dưới. Khí sẽ tiếp tục đi qua bộ lọc khí để được lọc thêm lần nữa rồi sẽ được điều chỉnh áp suất phù hợp. Riêng các chất ngưng tụ sẽ được xả ra ngoài qua van xả.

BỘ LỌC HÃNG SMC

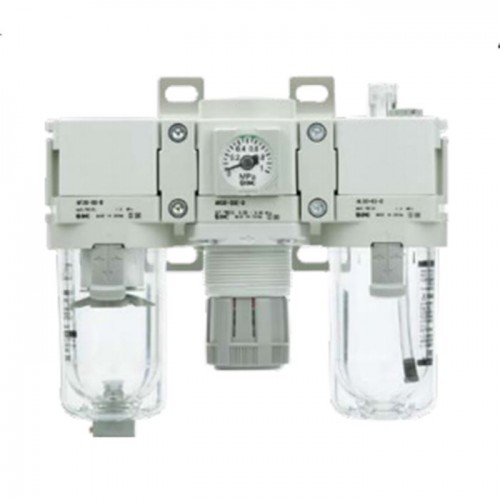

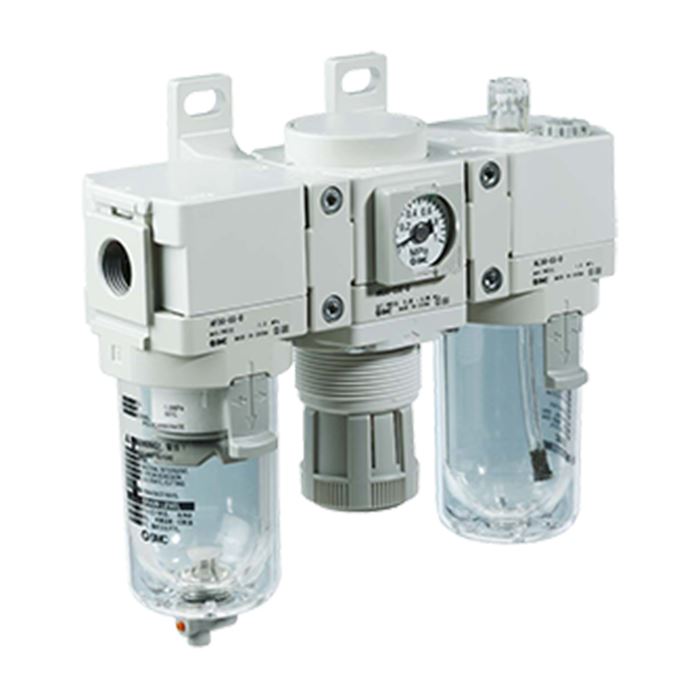

Bộ tích hợp FRL hay còn gọi là bộ 3 điểm. Bộ này là tích hợp của 3 bộ là Bộ lọc + Bộ điều áp + Bộ Tra dầu.
Mỗi bộ có 1 chức năng khác nhau. Có thể đặt bộ tổng hoặc từng bộ thành phần

- Bộ lọc khí (Dòng AF): Dùng để lọc bụi trong đường ống

+ Có 3 cấp độ lọc là 5 micromet, 0,3 micromet và 0,01 micromet.
+ Size từ M5 đến 1"(34mm).
+ Có thể chọn xả tự động và xả tay.
+ Cốc lọc có thể chọn loại có bảo vệ hoặc bằng kim loại.
+ Có loại đặc biệt bằng inox, chịu nhiệt, size lên đến 2"

- Bộ điều áp (Dòng AR): Dùng để điều chỉnh áp suất khí nén ổn định

+ Size từ M5 đến 1"(34mm).
+ Kèm theo đồng hồ áp suất và gá
+ Có loại đặc biệt bằng inox, chịu nhiệt, size lên đến 2"

- Bộ tra dầu (Dòng AL): Dùng để tra dầu vào đường ống, bôi trơn các thiết bị phía sau
+ Size từ M5 đến 1"(34mm). + Có loại đặc biệt bằng inox, chịu nhiệt, size lên đến 2"
Một số model thông dụng:
AC20-02CG-A
AC30-03CG-A
AC40-04DG-A
AC40-06DG-A
AC50-06DG-B
AC50-10DG-B
AC60-10DG-B
AC20-02CG-D
AC30-03CG-D
AC40-04DG-D
AC20-02G-A
AC30-03G-A
AC40-04G-A
AC40-06G-A
AC50-06G-B
AC30A-03G-A
AC40A-04G-A
AC40A-06G-A
AC50A-06DG-B
