Bộ kích áp - Booster VBA
Giới thiệu về bộ kích áp khí nén
Khí nén là nguồn năng lượng hiệu quả và linh hoạt, được ứng dụng rộng rãi trong nhiều lĩnh vực, từ sản xuất công nghiệp đến đời sống hàng ngày. Tuy nhiên, trong nhiều trường hợp, áp suất khí nén từ nguồn cung cấp không đủ mạnh hoặc không ổn định, dẫn đến hiệu suất hoạt động của các thiết bị khí nén bị ảnh hưởng. Để khắc phục vấn đề này, bộ kích áp khí nén ra đời như một giải pháp tối ưu, giúp tăng cường sức mạnh và độ ổn định cho nguồn khí nén.
Bộ kích áp khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực, từ sản xuất công nghiệp, xây dựng, nông nghiệp, y tế đến các ngành nghề khác, mang lại nhiều lợi ích thiết thực cho người sử dụng.
Cấu tạo và nguyên lý hoạt động
Cấu tạo
- Thân thiết bị: Được là từ hợp kim nhôm, bên trong có khoảng trống là các buồng chứa khí và không gian để piston hoạt động.
- Piston: là bộ phận chuyển động của thiết bị, sử dụng khí dẫn vào từ các đường dẫn khí trong thân thiết bị để vận hành, có tác dụng nén khí để tăng áp suất đầu ra.
- Van điều hướng: Làm nhiệm vụ điều hướng khí, dùng để thay đổi hướng chuyển động của piston
- Van một chiều: Chỉ cho khí đi qua theo 1 chiều, dùng để ngăn chặn khí giữa các buồng khi piston thay đổi chuyển động
- Van điều áp: được gắn bên ngoài thân thiết bị, dùng để điều chỉnh áp suất đầu ra
- Các lỗ cấp, thoát và xả khí: Có nhiệm vụ cấp khí vào, thoát khí ra các thiết bị sử dụng và xả khí dư
- Seal (phốt): Dùng để làm kín khí, ngăn xì khí tròng quá trình vận hành.
Nguyên lý hoạt động:
Nguyên lý hoạt động của bộ kích áp được mô tả như trong video sau
Nguyên lý hoạt động của bộ kích áp

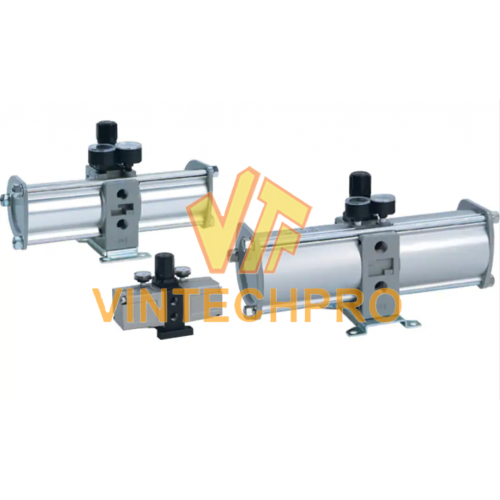

Bộ kích áp - Booster VBA của SMC
Bộ kích áp VBA của SMC là giải pháp tối ưu cho việc kiểm soát áp suất khí nén một cách chính xác và hiệu quả. Với thiết kế nhỏ gọn, chắc chắn và dễ dàng cài đặt, bộ kích áp VBA giúp duy trì áp suất khí nén ổn định, đảm bảo hoạt động hiệu quả của các thiết bị khí nén trong nhiều ứng dụng công nghiệp.

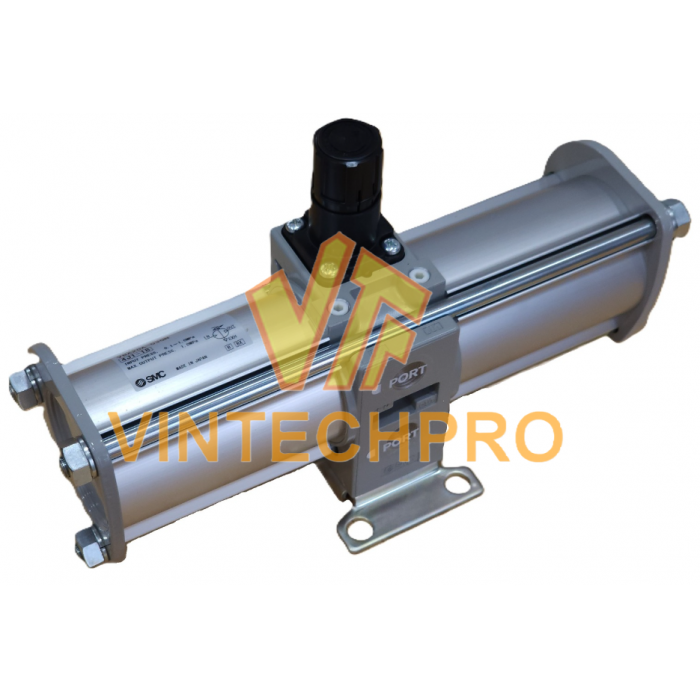

Bộ kích áp VBA của SMC
Mặt trên và dưới của thiết bị
Các lỗ cấp thoát khí
Van điều áp
Thông số kỹ thuật:
- Áp suất đầu vào: 0.1 đến 1.0 MPa
- Áp suất đầu ra: 0.2 đến 2.0 MPa
- Áp suất tăng lên: 2 đến 4 lần so với áp suất đầu vào
- Lưu lượng: 70 đến 1900 l/min
- Ren: 3/8, 1/4, 1/2
- Nhiệt độ hoặt động: 2 đến 50oC
Các model thông dụng
VBA10A-01
VBA111A-01
vBA10A-01LS
DOWNLOAD HERE: 7-8-4-p1271-1306-VBA_en.pdf (smcworld.com)
1. Công nghiệp chế tạo:
Gia công kim loại: Bộ kích áp VBA được sử dụng để điều khiển áp suất khí nén cho các thiết bị gia công như máy cắt kim loại, máy uốn kim loại, máy dập, máy đột lỗ, v.v. Việc kiểm soát áp suất chính xác giúp đảm bảo chất lượng sản phẩm và độ chính xác của quá trình gia công.Sơn tĩnh điện: Bộ kích áp VBA có thể được sử dụng để điều chỉnh áp suất khí nén cho súng phun sơn tĩnh điện, giúp tạo ra lớp sơn đều và mịn trên bề mặt sản phẩm.Lắp ráp linh kiện: Bộ kích áp VBA có thể được sử dụng để điều khiển áp suất cho xi lanh khí nén trong các hệ thống lắp ráp tự động, đảm bảo lực ép chính xác và đồng đều khi lắp ráp các linh kiện nhỏ.
Máy đóng gói: Bộ kích áp VBA được sử dụng để kiểm soát áp suất khí nén cho các thiết bị đóng gói như máy đóng gói chân không, máy đóng gói tự động, máy đóng gói túi, v.v. Áp suất khí nén chính xác giúp đảm bảo sản phẩm được đóng gói kín, đẹp và an toàn.Máy dán nhãn: Bộ kích áp VBA được sử dụng để điều chỉnh áp suất khí nén cho xi lanh khí nén trong máy dán nhãn, giúp dán nhãn chính xác và đồng đều trên sản phẩm.Máy niêm phong: Bộ kích áp VBA được sử dụng để điều khiển áp suất khí nén cho máy niêm phong, giúp niêm phong miệng túi, hộp, v.v. một cách kín và chắc chắn.
Máy đóng chai: Bộ kích áp VBA được sử dụng để kiểm soát áp suất khí nén cho các thiết bị đóng chai, đảm bảo chai được đóng kín, không bị rò rỉ.Máy rót: Bộ kích áp VBA được sử dụng để điều chỉnh áp suất khí nén cho máy rót, giúp rót nước, bia, nước ngọt, v.v. một cách chính xác và đều đặn.Máy đóng hộp: Bộ kích áp VBA được sử dụng để kiểm soát áp suất khí nén cho máy đóng hộp, giúp đóng kín hộp, đảm bảo sản phẩm được bảo quản tốt.
Sơn xe: Bộ kích áp VBA được sử dụng để điều chỉnh áp suất khí nén cho súng phun sơn, đảm bảo lớp sơn đều và mịn trên bề mặt xe.Lắp ráp xe: Bộ kích áp VBA được sử dụng để điều khiển áp suất cho xi lanh khí nén trong các hệ thống lắp ráp tự động, giúp lắp ráp các chi tiết của xe một cách chính xác và an toàn.Kiểm tra xe: Bộ kích áp VBA có thể được sử dụng để điều khiển áp suất khí nén trong các thiết bị kiểm tra xe, giúp đo lường và kiểm tra các thông số kỹ thuật của xe.
Máy thở: Bộ kích áp VBA được sử dụng để điều chỉnh áp suất khí nén cho máy thở, cung cấp áp suất khí nén phù hợp cho bệnh nhân.Bơm tiêm: Bộ kích áp VBA được sử dụng để điều khiển áp suất khí nén cho bơm tiêm, giúp bơm thuốc chính xác và an toàn.Thiết bị y tế khác: Bộ kích áp VBA cũng có thể được sử dụng cho các thiết bị y tế khác như máy lọc máu, máy khử trùng, v.v.
Công nghiệp in ấn: Kiểm soát áp suất khí nén cho máy in offset, máy in flexo, v.v.Công nghiệp dệt may: Kiểm soát áp suất khí nén cho máy may, máy móc dệt, v.v.Công nghiệp xây dựng: Kiểm soát áp suất khí nén cho các thiết bị xây dựng như máy khoan, máy cưa, v.v.
